淺析不銹鋼焊接式水箱的運行結構
2019-01-25 9:22:25??????點擊：
制作焊接式不銹鋼水箱，可以選用的材質有不銹鋼、玻璃鋼、水泥等，因為不銹鋼水箱對于飲水衛生的好處，我們這里重點介紹下選用不銹鋼板材制作的焊接式不銹鋼水箱。

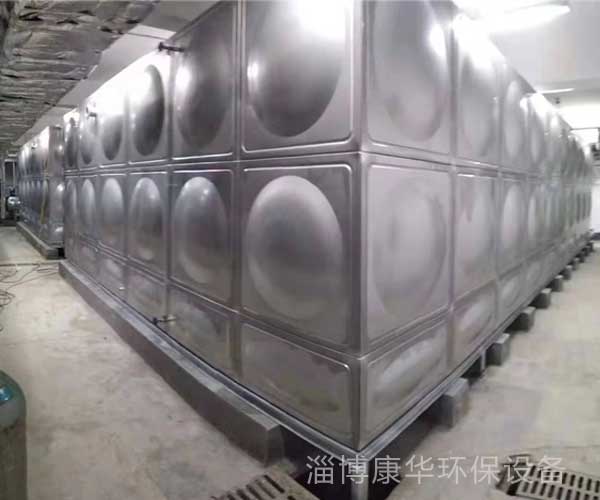

水箱采用SUS304、SUS316L等不銹鋼板，沖壓成型。高質量的沖壓工藝，既保證了箱體最大限度的承壓需要，又降低了材料厚度，具有強度高、重量輕，并能較好的防止水質的二次污染，環保衛生。高強度的沖壓板塊及箱內分布均勻的不銹鋼拉筋使箱體承壓均勻合理。
水箱優點：耐腐蝕、耐高溫、水質清潔、防滲、抗震、永不生青苔、強度高。
其他用于制作水箱材料：
(1)金屬材料：大小水箱均可使用，重量較輕，施工安裝方便。但易銹蝕，維護工作量較大，造價較高。一般采用碳素鋼板焊接而成. 在有條件時，采用不銹鋼、銅、鋁等材料或復合材料較為理想。
(2)鋼筋混凝土材料：適用于大型水箱，經久耐用，維護簡單，造價較低。但重量大，與管道連接處理不好，易漏水。
(3)其它材料：一些新興材料，如塑料、玻璃鋼等均可用作水箱材料，具有很多優點，如耐蝕、重量輕、安裝維護簡便等。但造價比較高。
二、不銹鋼水箱的形狀
1.常用水箱形狀有圓形、方形、矩形和球形，特殊情況下，也可根據具體條件設計成其它任意形狀。
圓形水箱結構合理，節省材料，造價比較低，但有時布置不方便，占地較大。方形和矩形水箱布置方便，占地較小，但大型水箱結構較復雜，材料耗量較大，造價比較高，鋼板水箱把加強肋放在水箱內部，則清洗困難，不利于防腐，而且加工也不方便。 球形水箱造型美觀大方。
三、水箱內有效水深，一般采用0.70—2.50M。
四、水箱附件：水箱一般應設進水管、出水管、溢水管、泄水管、通氣管、液位計、人孔等附件。
(1)進水管：水箱進水管一般從側壁接入，也可從底部或頂部接入。當水箱利用管網壓力進水時，進水管水流出口應盡量裝設液壓水位控制閥或者浮球閥，控制閥頂部接入水箱，當管徑≥50MM時，其數量一般不少于兩個。每個控制閥前應裝有檢修閥門。當水箱利用加壓泵壓力進水并利用水位升降自動控制制加壓泵運行時，不應裝水位控制閥。
(2)出水管：水箱出水管可從側壁或底部接出。出水管內底(側壁接出)或管口頂面(底部接出)應高水箱內底不少于50MM。出水管上應設置內螺紋(小口徑)或發蘭(大口徑)閘閥，不允許安裝力較大的截止閥。當需要加裝止回閥時，應采用阻力較小的旋啟式代替升降式，止回閥標高水箱最低水位不少于1M，生活與消防合并用一個水箱時，消防出水管上的止回閥應低于生活出水虹吸管頂(低于此管頂時，生活虹吸管真空破壞，只保證消防出水管有水流出)不少于2M，使其具有一定的壓力推動止回閥，在火災發生時，消防貯備水量才能真正發揮作用。
消防和生活合用的水箱除了確保消防儲備水量不作它用的技術措施外，還應盡量避免產生死水區，如生活出水管采用虹吸管頂鉆眼(孔徑為管徑的0.1倍)等措施，如圖1.8-2所示。
(3)泄水管：水箱泄水管應自底部最低處接出。泄水管上裝有內螺紋或法蘭閘閥(不應裝截止閥)。泄水管可與溢水管相接，但不得與排水系統直接連接。泄水管管徑在無特殊要求時，一般采用不小于50MM。
(4)通氣管：供生活飲用水的水箱應設有密封箱蓋，箱蓋上應設有檢修人孔和通氣管。通氣管可伸至室內或室外，僅不得伸到有有害氣體的地方，管口應有防止灰塵、昆蟲和蚊蠅進入的濾網，一般應將管口朝下設置。通氣管上不得裝設閥門、水封等妨礙通氣的裝置。通氣管不得與排水系統和通風道連接。通氣管管徑一般采用不小于50MM。
(5)液位計：一般應該在水箱側壁上安裝玻璃液位計，用于就地指示水位。在一個液位計長度不夠時，可上下安裝兩個或多個。相鄰兩個液位計的重疊部分，不宜少于70MM，如圖1.8—3所示若在水箱末裝液位信號計時，可設信號管給出溢水信號。信號管一般自水箱側壁接出，其設置高度應使其管內底與溢水管內底或喇叭口頂面溢流水面齊平。管徑一般采用15MM。信號管可接至經常有人值班房間內的洗臉盆、洗滌盆等處。若水箱液位與水泵聯鎖，則應在水箱側壁或頂蓋上安裝液位繼電器或信號器。常用液位繼電器或信號器有浮球式、桿式、電容式與浮子式等。水泵壓力進水的水箱高低電控水位均應考慮保持一定的安全容積，停泵瞬時的最高電控水位應低于溢水位不少于100MM，，而開泵瞬時的最低電控水位應高于設計最低水位不少于200MM，以免稍有誤差時，造成水流滿溢或貯水放空的不良后果。
(6)溢水管：水箱溢水管可從側壁或底部接出。其管徑宜比進水管大1—2號，但在水箱底LM以下管段可用大小頭縮成等于進水管管徑。 溫水管上不得裝設閥門。溢水管不得與排水系統直接連接，必須采用間接排水。溢水管上應有防止塵土、昆蟲、蚊蠅等進入的措施，如設置水封、濾網等。
